| الخصائص الفيزيائية | طريقة الاختبار | وحدة | القيمة النموذجية | ||||||||
| الكثافة،23℃ | ASTM D1505 | جم/سم³ | 1.14 | ||||||||
| قوة الشد | ASTM D638 | ميجا باسكال | 13 | ||||||||
| الاستطالة عند الاستراحة | ASTM D638 | % | 200 | ||||||||
| بعد شيخوخة الفرن، 168 ساعة عند 136℃ | |||||||||||
| الاحتفاظ بقوة الشد | ASTM D638 | % | ≥85 | ||||||||
| الاستطالة عند الاحتفاظ بالكسر | % | ≥85 | |||||||||
| اختبار الضبط الساخن، 200℃، 0.2 ميجا باسكال، 15 دقيقة | IEC540 | ||||||||||
| الاستطالة تحت التحميل | % | 50 | |||||||||
| التشوه الدائم بعد التبريد | % | 8 | |||||||||
| محتوى الرطوبة | كارل فيشر | جزء في المليون | 400 | ||||||||
| درجة حرارة الهشاشة | ASTM D746 | ℃ | -45 | ||||||||
| الخصائص الكهربائية | |||||||||||
| مقاومة حجم التيار المستمر عند | |||||||||||
| 20℃ | ASTM D991 | Ω.سم | 50 | ||||||||
| 90℃ | Ω.سم | 500 | |||||||||
1.ضبط درجة حرارة الطارد:
أ
| منطقة | 1# | 2# | 3# | 4# | أنبوب | رأس | ||
| درجة حرارة. (℃) | 85℃ | 95℃ | 100℃ | 110℃ | 110℃ | 110℃ | ||
ب
| منطقة | 1# | 2# | 3# | 4# | أنبوب | رأس | التغذية، تبريد المياه، المسمار | |||||
| درجة حرارة. (℃) | 80℃ | 95℃ | 100℃ | 110℃ | 110℃ | 110℃ | لا أوصي به | |||||
2.يوصى باستخدام مرشح سلكي من الفولاذ المقاوم للصدأ (20×40×20).
3. إعدادات درجة الحرارة المذكورة أعلاه هي الأكثر شيوعًا. باستخدام أجهزة البثق المختلفة،يمكن تعديلها من حيث الوضع العملي بعد البثق أثناء الاستخدام، جنبًا إلى جنب مع ضغط الانصهار والتيار، من أجل تحقيق أفضل نتيجة للبثق.
يلبي HJ0303 المتطلبات المعمول بها على النحو التالي عند معالجته باستخدام ممارسات البثق السليمة وإجراءات الاختبار.
-AEIC CS 7 و CS8
-IEC 60840
-IEC 60502
-ICEA S-66-524/NEMA WC 7
-UL 1072
لقد أدى HJ0303 إلى تحسين مشكلة انغلاف الشاشة في معالجة الكابل كبير الحجم 240 مم² وما فوق.

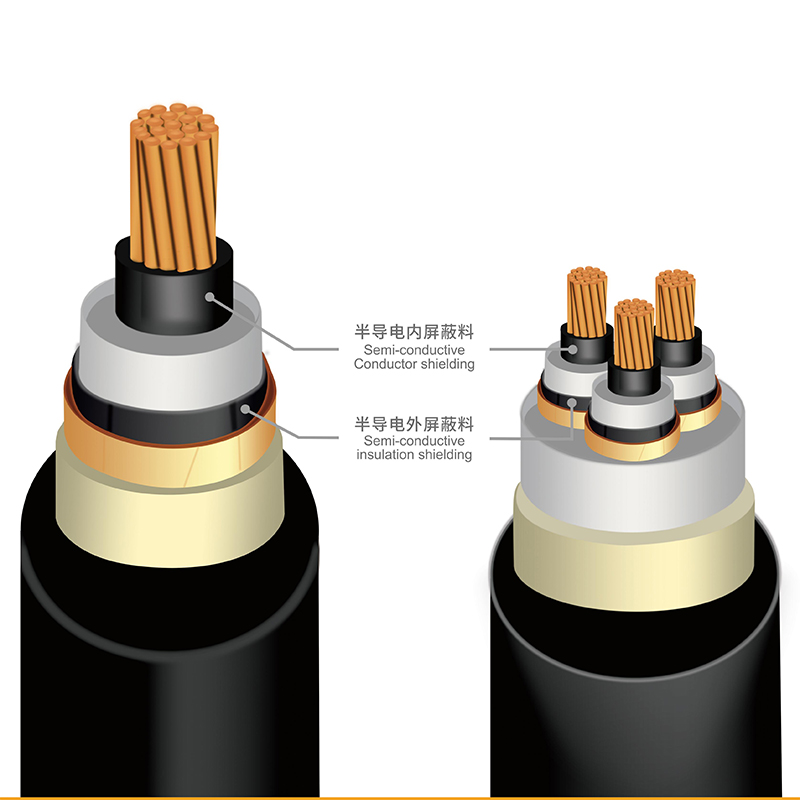

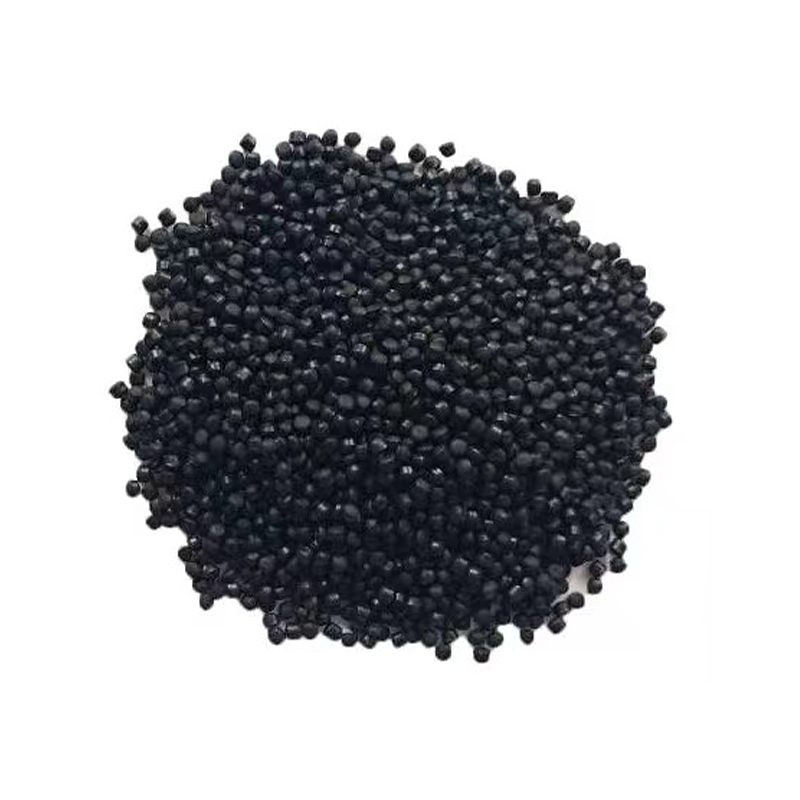

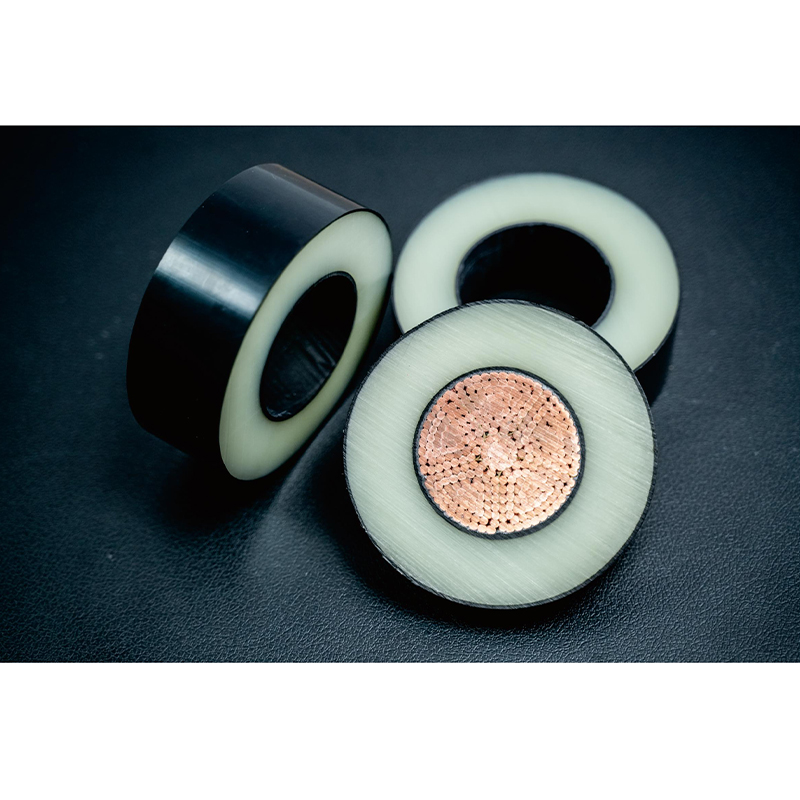

HJ0303 عبارة عن مركب حماية شبه موصل قابل للربط المتبادل، مصمم خصيصًا لدرع الموصل المرتبط لكابلات الطاقة المعزولة المبثوقة ذات الجهد المقدر حتى 36 كيلو فولت. فهو مناسب لطريقة معالجة الفلكنة الجافة عند درجة حرارة عالية. إنه يوفر نعومة سطحية دقيقة، وقابلية تدفق جيدة للبثق، وأداء جيد لمنع الاحتراق ومقاومة حجم مستقرة.
يتمتع HJ0303 بتوافق ممتاز مع موصل النحاس دون أكسدة النحاس عن طريق إضافة مكون ملحق خاص.
![مركب الحماية الحرارية البلاستيكية HJ0286 [قابل للإزالة] لطريقة السيوبلازما](/hjcheme/2026/01/30/1-16nu.jpg "مركب الحماية الحرارية البلاستيكية HJ0286 [قابل للإزالة] لطريقة السيوبلازما")
![مركب العزل شبه الموصل وحماية الموصلات HJ0302 لكابلات الطاقة MV [درجة العزل الملتصق]](/hjcheme/2026/01/30/1-oGlm.jpg "مركب العزل شبه الموصل وحماية الموصلات HJ0302 لكابلات الطاقة MV [درجة العزل الملتصق]")
![HJ0304 حماية الموصلات شبه الموصلة لكابلات الطاقة MV [درجة سرعة الخط السريع]](/hjcheme/2026/01/30/2-lp3Q.jpg "HJ0304 حماية الموصلات شبه الموصلة لكابلات الطاقة MV [درجة سرعة الخط السريع]")
![مركب حماية الموصلات شبه الموصل HJ0305 لكابلات الطاقة MV [درجة مقاومة أكسدة النحاس]](/hjcheme/2026/01/30/2-ybjb.jpg "مركب حماية الموصلات شبه الموصل HJ0305 لكابلات الطاقة MV [درجة مقاومة أكسدة النحاس]")
![مركب عزل شبه موصل HJ0602 لكابلات الطاقة MV [درجة سهلة الإزالة]](/hjcheme/2026/01/30/5-EN1N.jpg "مركب عزل شبه موصل HJ0602 لكابلات الطاقة MV [درجة سهلة الإزالة]")
![مركب حماية العزل شبه الموصل HJ0603 لكابلات الطاقة MV [درجة فائقة النظافة]](/hjcheme/2026/01/30/1-h8nu.jpg "مركب حماية العزل شبه الموصل HJ0603 لكابلات الطاقة MV [درجة فائقة النظافة]")
![مركب حماية العزل شبه الموصل HJ0604 لكابلات الطاقة MV [درجة سرعة الخط السريع]](/hjcheme/2026/02/04/1.jpg "مركب حماية العزل شبه الموصل HJ0604 لكابلات الطاقة MV [درجة سرعة الخط السريع]")
![HJ0901 موصل شبه موصل ومركب حماية عازل لكابلات الطاقة عالية الجهد [نظيف وسلس للغاية]](/hjcheme/2026/02/04/5-zhjG.jpg "HJ0901 موصل شبه موصل ومركب حماية عازل لكابلات الطاقة عالية الجهد [نظيف وسلس للغاية]")
