| الخصائص الفيزيائية | طريقة الاختبار | وحدة | القيمة النموذجية | ||
| الكثافة،23℃ | ASTM D1505 | جم/سم³ | 1.15 | ||
| قوة الشد | ASTM D638 | ميجا باسكال | 12 | ||
| الاستطالة عند الاستراحة | ASTM D638 | % | 220 | ||
| بعد شيخوخة الفرن، 168 ساعة عند 136℃ | ASTM D638 | ||||
| الاحتفاظ بقوة الشد | % | ≥85 | |||
| الاستطالة عند الاحتفاظ بالكسر | % | ≥85 | |||
| اختبار السيلينيوم الساخن، 200°℃، 0.2 ميجا باسكال، 15 دقيقة | IEC540 | ||||
| الاستطالة تحت التحميل | % | 40 | |||
| التشوه الدائم بعد التبريد | % | 6 | |||
| محتوى الرطوبة | كارل فيشر | جزء في المليون | 450 | ||
| هشاشة درجة الحرارة | ASTM D746 | ℃ | -45 | ||
| الخصائص الكهربائية | |||||
| مقاومة حجم التيار المستمر عند | |||||
| 20℃ | ASTM D991 | Ω.سم | 50 | ||
| 90℃ | Ωسم | 500 | |||
1. ضبط درجة حرارة الطارد:
أ
| منطقة | 1# | 2# | 3# | 4# | أنبوب | رأس | |
| درجة حرارة. (℃) | 75℃ | 85℃ | 95℃ | 105℃ | 105℃ | 105℃ | |
ب
| منطقة | 1# | 2# | 3# | 4# | أنبوب | رأس | التغذية، تبريد المياه، المسمار | |
| درجة حرارة. (℃) | 70℃ | 85℃ | 95℃ | 105℃ | 105℃ | 105℃ | 65℃ | |
2. من المستحسن استخدام فلتر سلكي من الفولاذ المقاوم للصدأ (20×40×20).
3. إعدادات درجة الحرارة المذكورة أعلاه هي الأكثر شيوعًا. باستخدام أجهزة البثق المختلفة، يمكن تعديلها من حيث الوضع العملي بعد البثق أثناء الاستخدام، جنبًا إلى جنب مع ضغط الانصهار والتيار، من أجل تحقيق أفضل نتيجة للبثق.
يلبي HJ0601 المتطلبات المعمول بها على النحو التالي عند معالجته باستخدام ممارسات البثق السليمة وإجراءات الاختبار.
-AEIC CS 8
-ICEA S-94-649
-IEC 60502

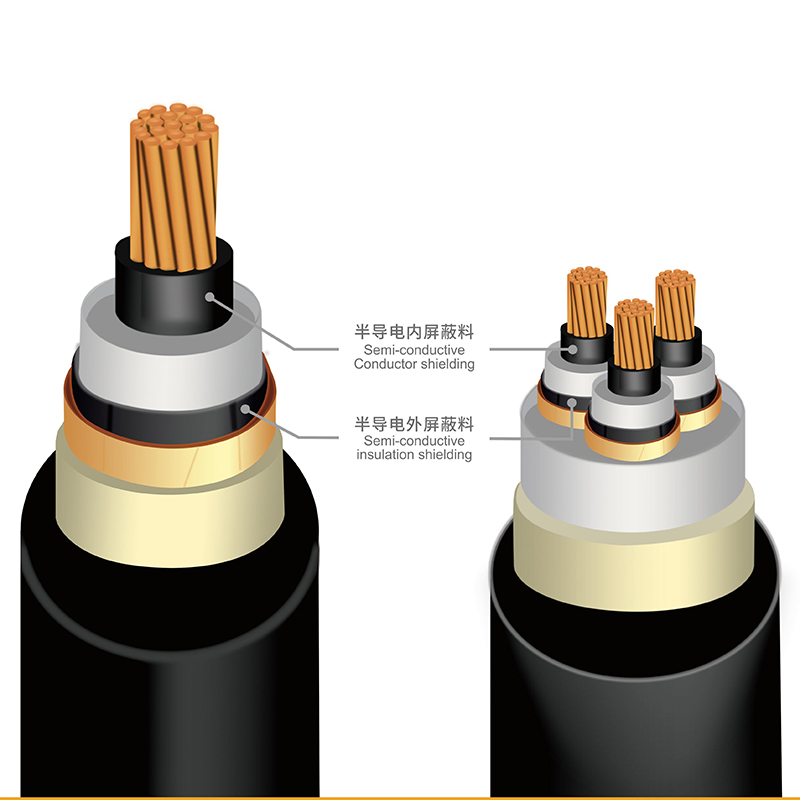

HJ0601 هو مركب حماية شبه موصل قابل للربط المتقاطع، وهو مصمم لمركب حماية عازل قابل للإزالة لكابلات الطاقة المعزولة المبثوقة بجهد مقنن يصل إلى 36 كيلو فولت. فهو مناسب لطريقة معالجة الفلكنة الجافة عند درجة حرارة عالية. إنه يوفر نعومة سطحية دقيقة، وقابلية تدفق جيدة للبثق، وأداء جيد لمنع الاحتراق ومقاومة حجم مستقرة.
![مركب الحماية الحرارية البلاستيكية HJ0286 [قابل للإزالة] لطريقة السيوبلازما](/hjcheme/2026/01/30/1-16nu.jpg "مركب الحماية الحرارية البلاستيكية HJ0286 [قابل للإزالة] لطريقة السيوبلازما")
![مركب العزل شبه الموصل وحماية الموصلات HJ0302 لكابلات الطاقة MV [درجة العزل الملتصق]](/hjcheme/2026/01/30/1-oGlm.jpg "مركب العزل شبه الموصل وحماية الموصلات HJ0302 لكابلات الطاقة MV [درجة العزل الملتصق]")
![HJ0304 حماية الموصلات شبه الموصلة لكابلات الطاقة MV [درجة سرعة الخط السريع]](/hjcheme/2026/01/30/2-lp3Q.jpg "HJ0304 حماية الموصلات شبه الموصلة لكابلات الطاقة MV [درجة سرعة الخط السريع]")
![مركب حماية الموصلات شبه الموصل HJ0305 لكابلات الطاقة MV [درجة مقاومة أكسدة النحاس]](/hjcheme/2026/01/30/2-ybjb.jpg "مركب حماية الموصلات شبه الموصل HJ0305 لكابلات الطاقة MV [درجة مقاومة أكسدة النحاس]")
![مركب عزل شبه موصل HJ0602 لكابلات الطاقة MV [درجة سهلة الإزالة]](/hjcheme/2026/01/30/5-EN1N.jpg "مركب عزل شبه موصل HJ0602 لكابلات الطاقة MV [درجة سهلة الإزالة]")
![مركب حماية العزل شبه الموصل HJ0603 لكابلات الطاقة MV [درجة فائقة النظافة]](/hjcheme/2026/01/30/1-h8nu.jpg "مركب حماية العزل شبه الموصل HJ0603 لكابلات الطاقة MV [درجة فائقة النظافة]")
![مركب حماية العزل شبه الموصل HJ0604 لكابلات الطاقة MV [درجة سرعة الخط السريع]](/hjcheme/2026/02/04/1.jpg "مركب حماية العزل شبه الموصل HJ0604 لكابلات الطاقة MV [درجة سرعة الخط السريع]")
![HJ0901 موصل شبه موصل ومركب حماية عازل لكابلات الطاقة عالية الجهد [نظيف وسلس للغاية]](/hjcheme/2026/02/04/5-zhjG.jpg "HJ0901 موصل شبه موصل ومركب حماية عازل لكابلات الطاقة عالية الجهد [نظيف وسلس للغاية]")
